概述

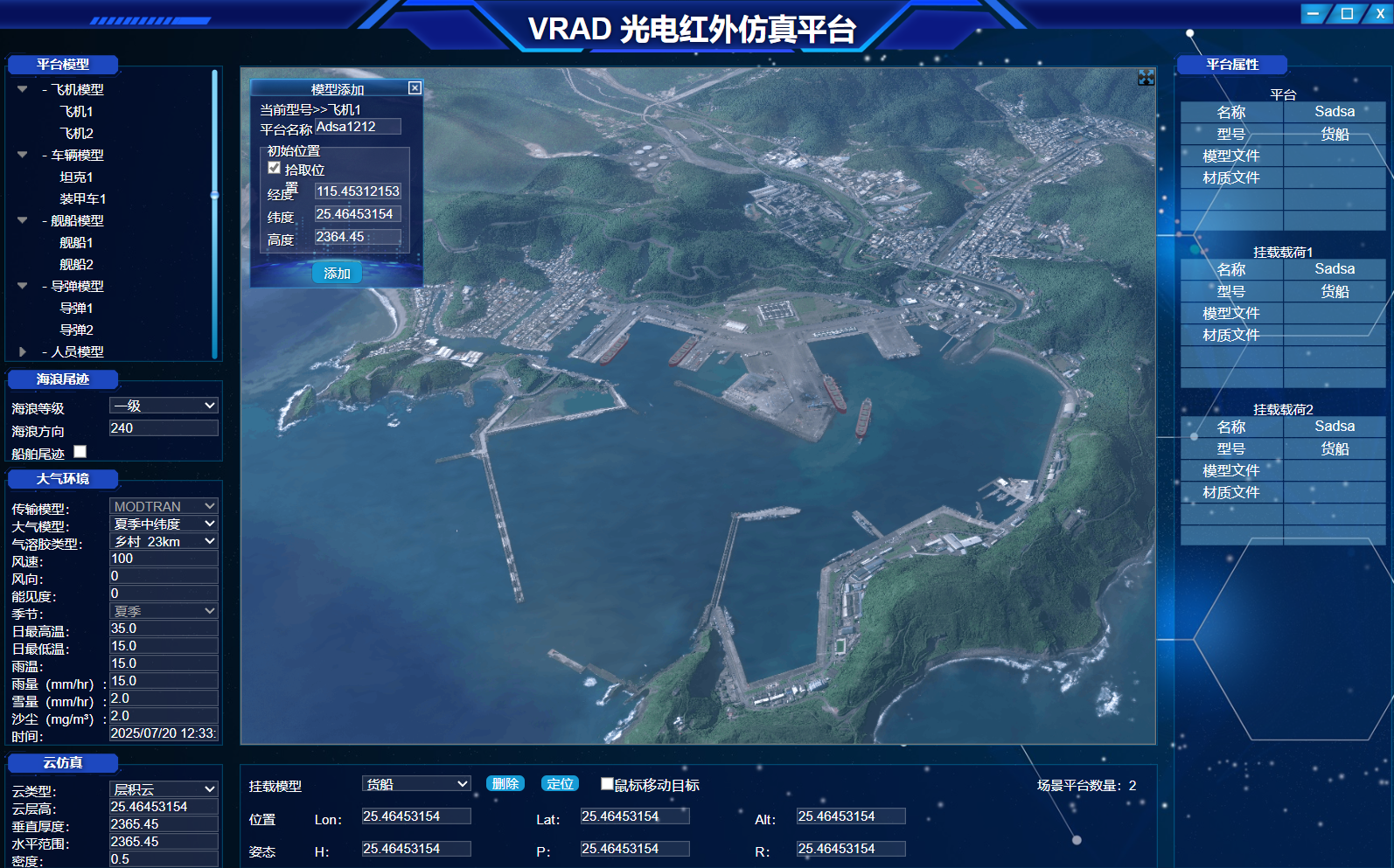

VRAD光电红外仿真工具集

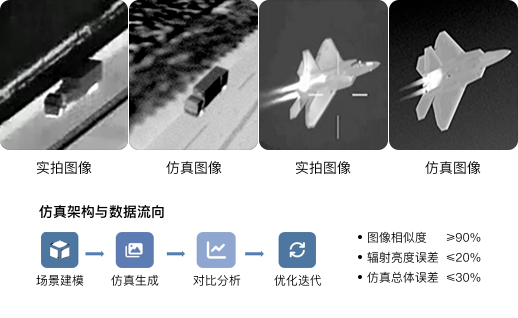

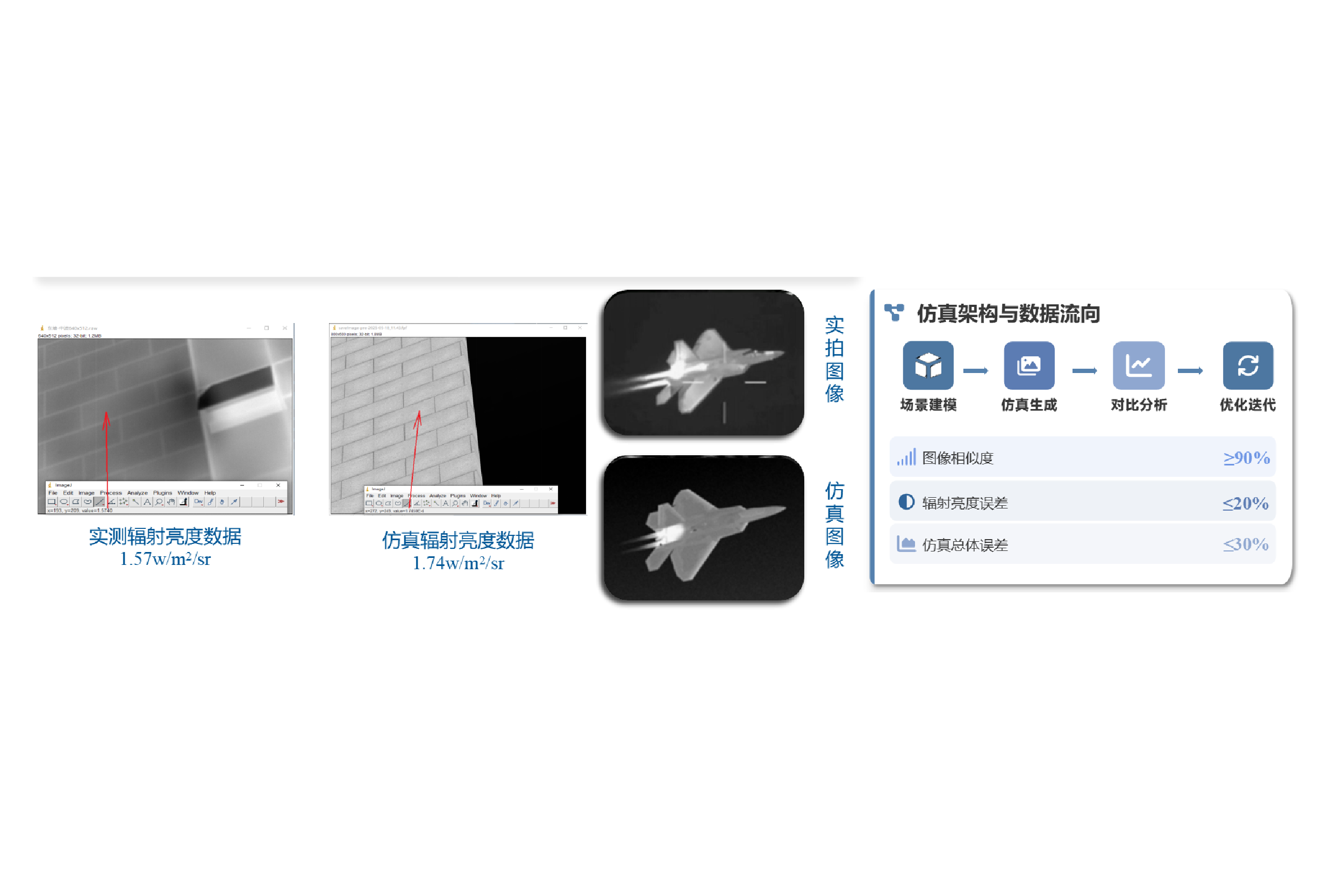

是一套基于热物理计算的，结合实验室与现场实测数据开发的场景红外特性建模与仿真系统。该工具集可实时生成包含复杂地物背景、目标物体（如车辆、舰船等）、目标运动轨迹及大气环境的动态场景，并支持模拟多种传感器（如可见光、夜视、红外等）的高分辨率成像效果，覆盖可见光、微光夜视、红外等多波段图像输出，为客户在智能探测识别算法验证、光电产品设计、装备性能测试、装备操作训练等领域提供核心技术支撑。

PDF下载 联系我们

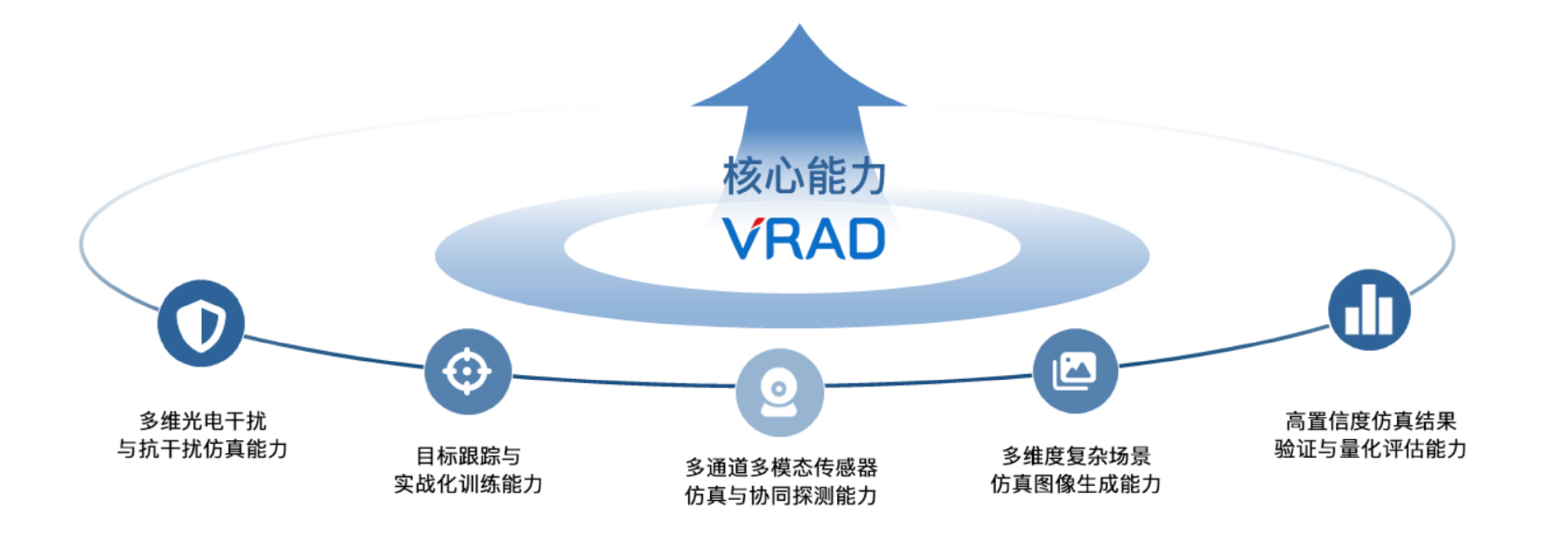

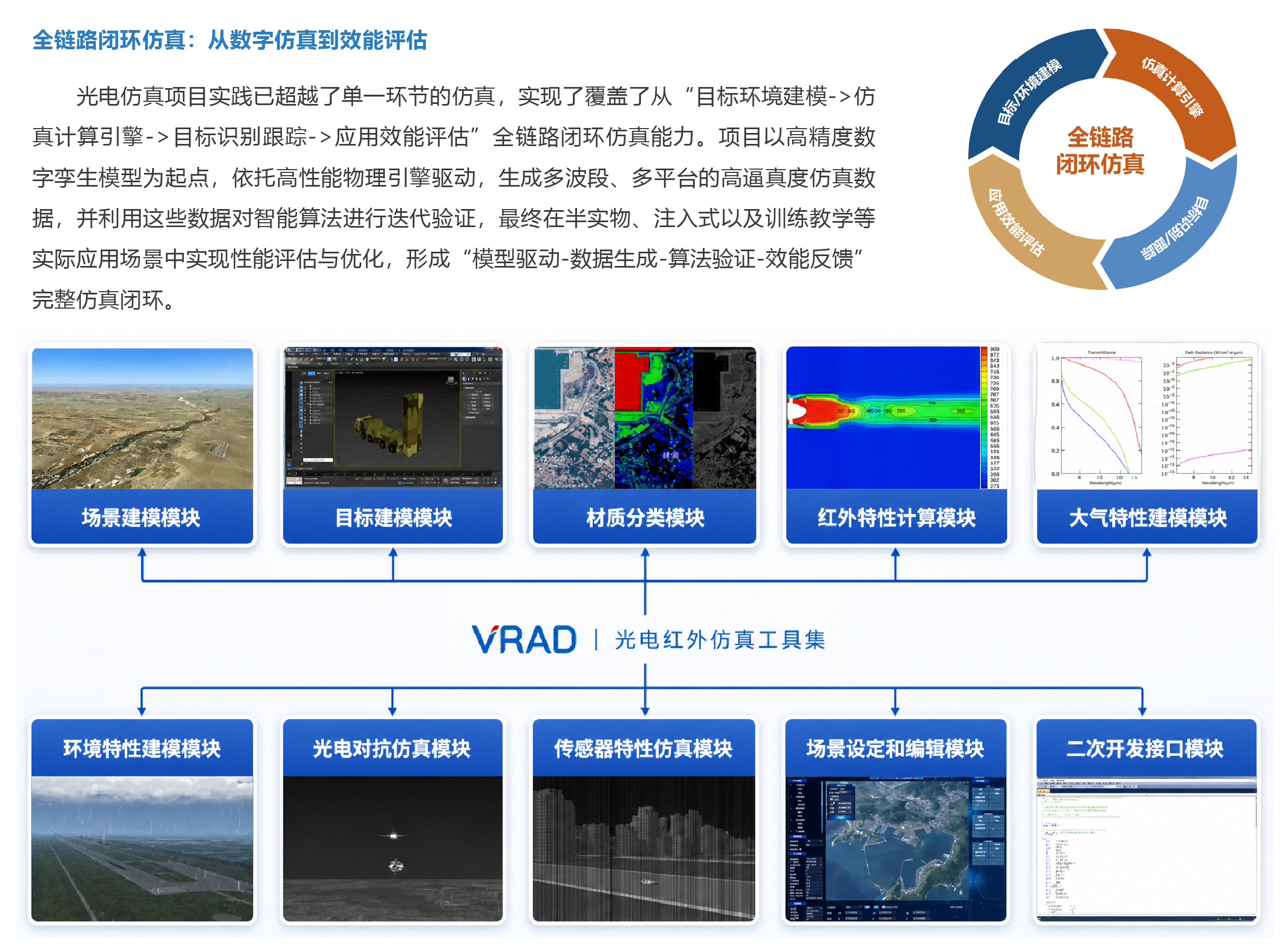

产品架构

应用方向

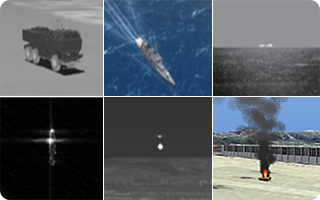

• 多波段图像源仿真系统

  装备光学载荷性能测试

  图像识别算法训练与验证


• 半实物仿真

  光电装备闭环测试

  核心部件性能险证


• 注入式仿真

  无人机视觉导航验证

  导弹制导系统测试


• 训练教学系统

  光电装备操作人员培训

  战术演练模拟



应用案例

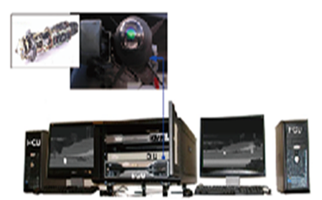

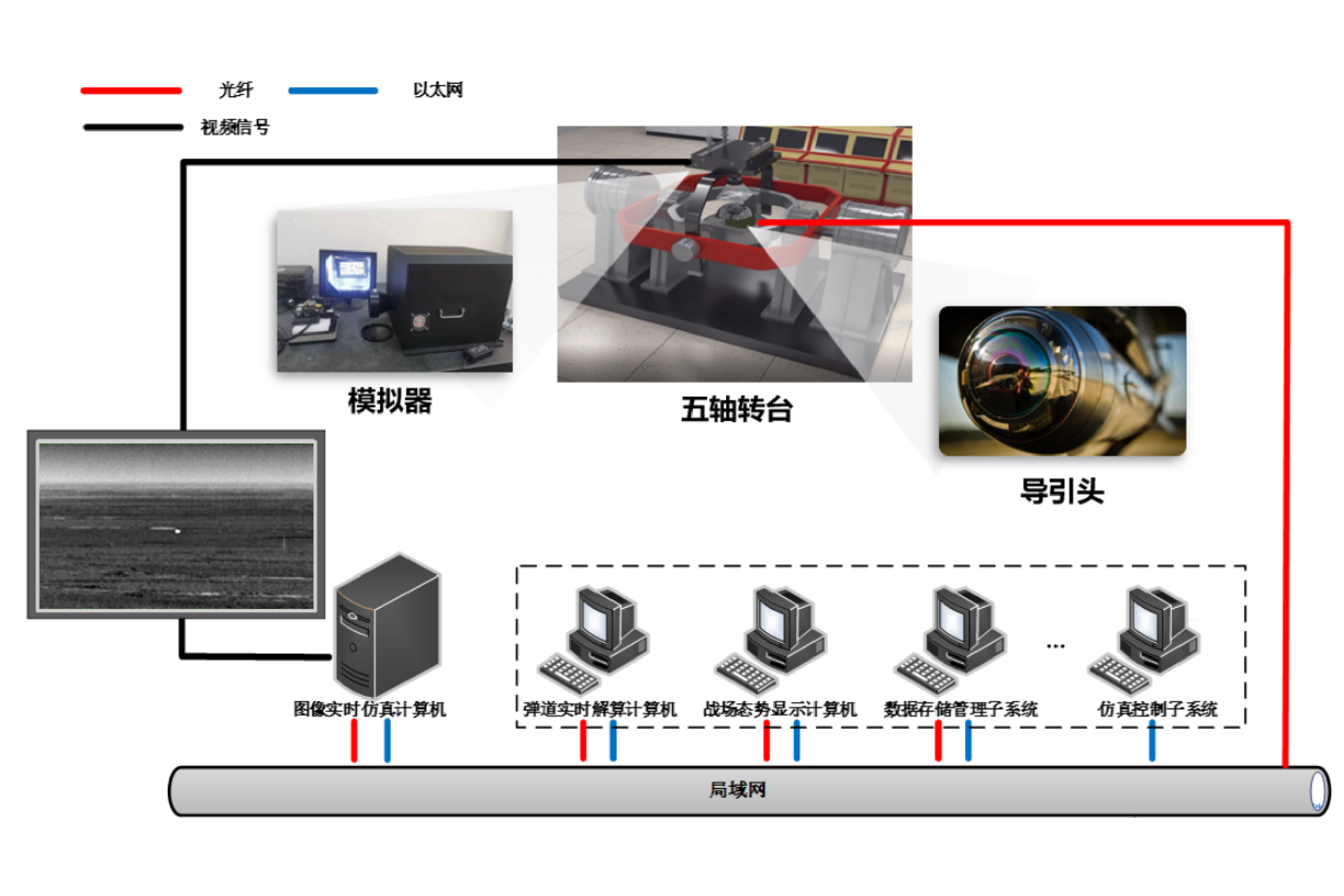

• 半实物仿真

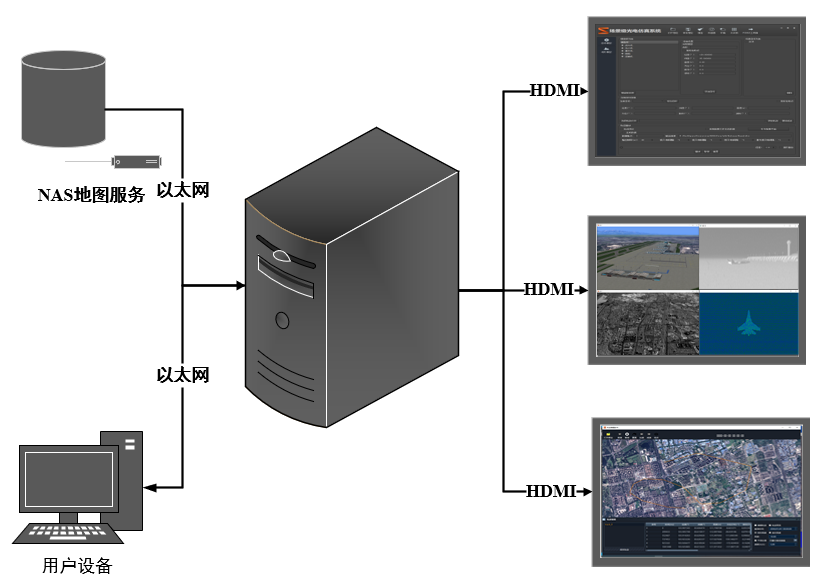

  VRAD半实物仿真系统突破传统外场试验的局限，采用“硬件在环”闭环架构，将真实的光电探测设备(DVT、LVDS等)接入仿真回路，在实验室可控条件下高保真复现飞行工况与复杂动态场景，规避了外场试飞高成本、高风险、环境不可控的难题，能够全面评估系统在复杂环境下的目标识别、跟踪及抗干扰性能，大幅缩短了装备研发与定型周期，降低了研制成本，为光电系统的可靠性测试与性能提升提供了不可替代的试验支撑。

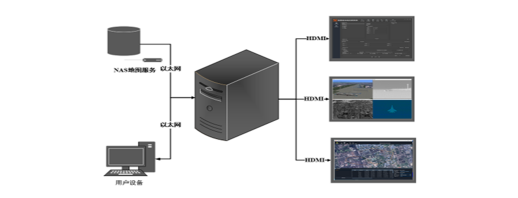

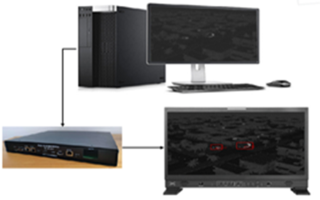

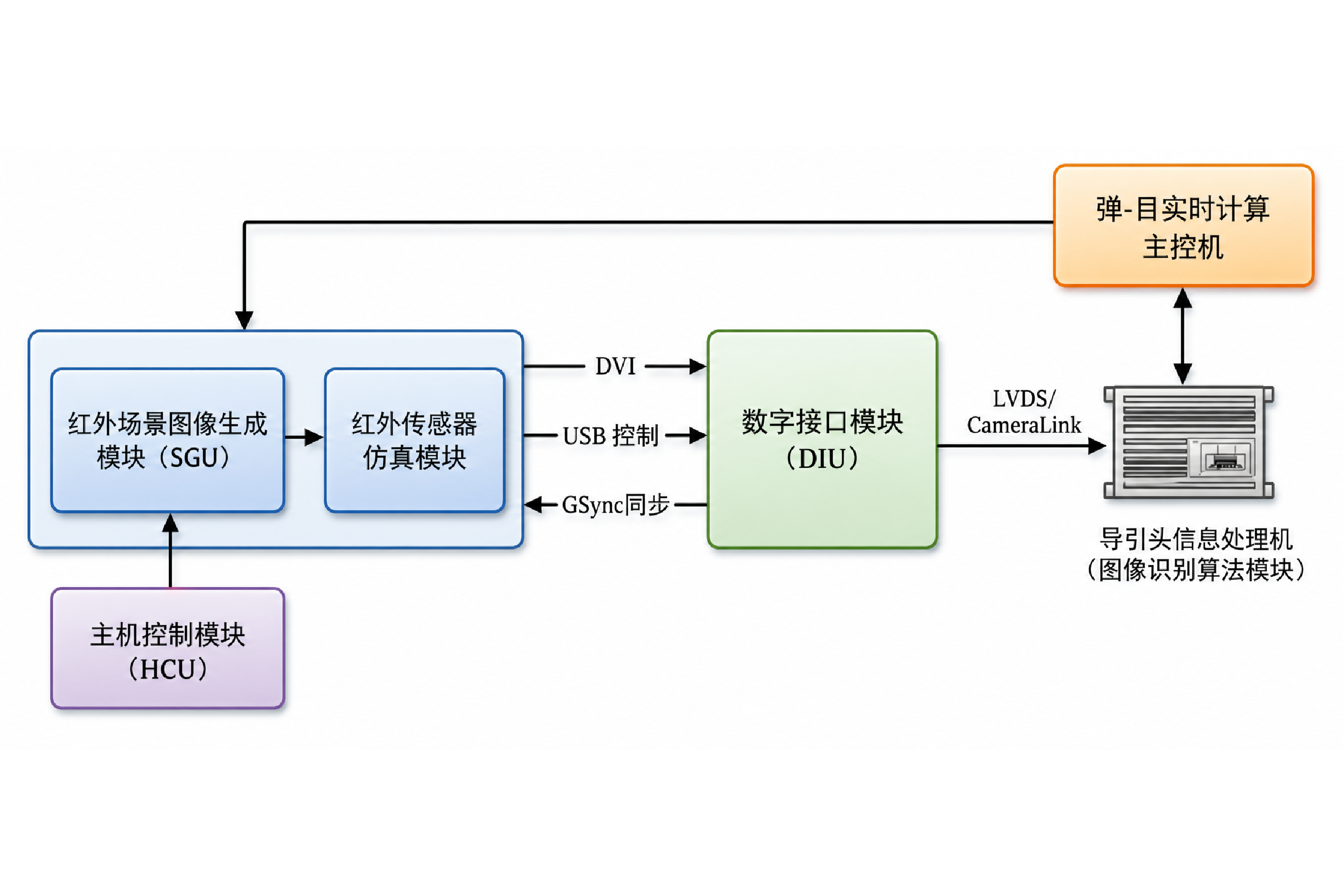

• 注入式仿真

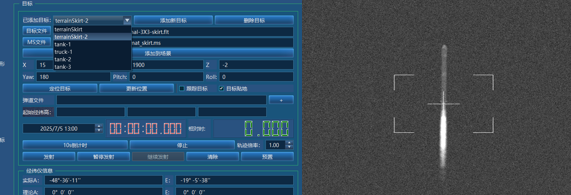

  VRAD注入式仿真系统提供闭环验证手段，系统采用标准化的数据交互协议，能够将实时生成的、包含复杂传感器效应的高保真动态场景信号，直接“注入”至目标信息处理计算机的软硬件接口中，不仅用于红外制导算法验证、目标捕获与跟踪算法测试，更能基于实验室环境高效完成抗干扰性能评估，大幅降低了传统外场试验的频次与成本，打破了物理接口壁垒，是推动制导系统算法快速迭代、低成本验证的关键。

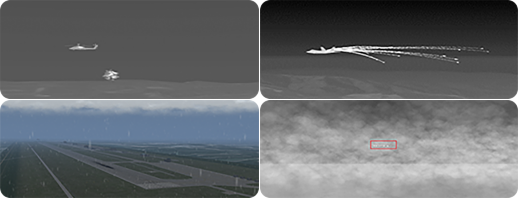

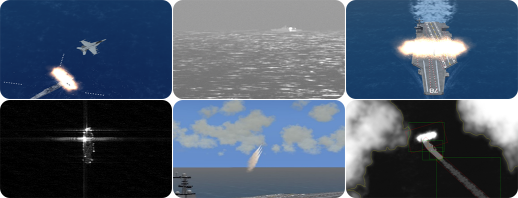

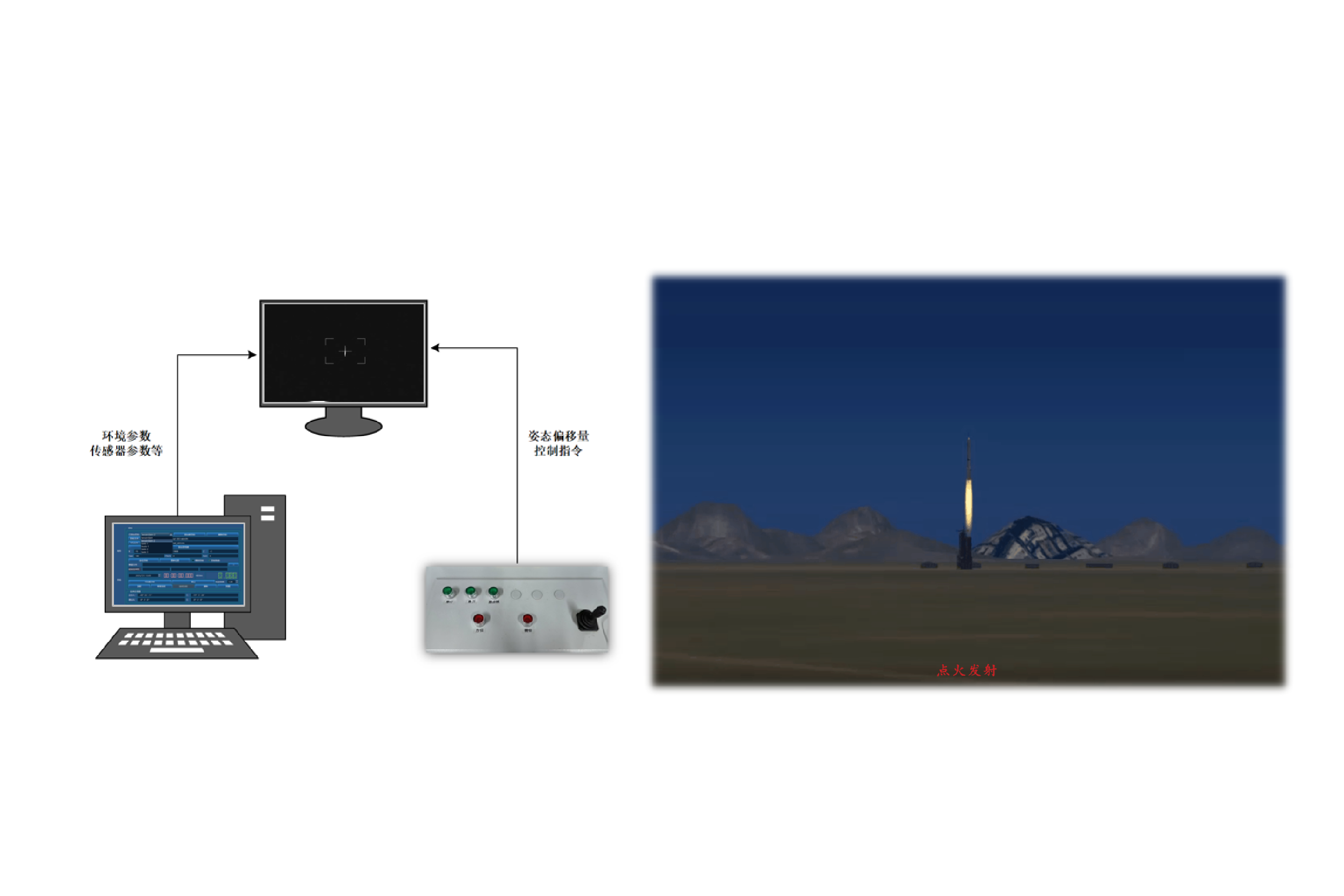

• 实时动态训练图像生成和人在环路仿真

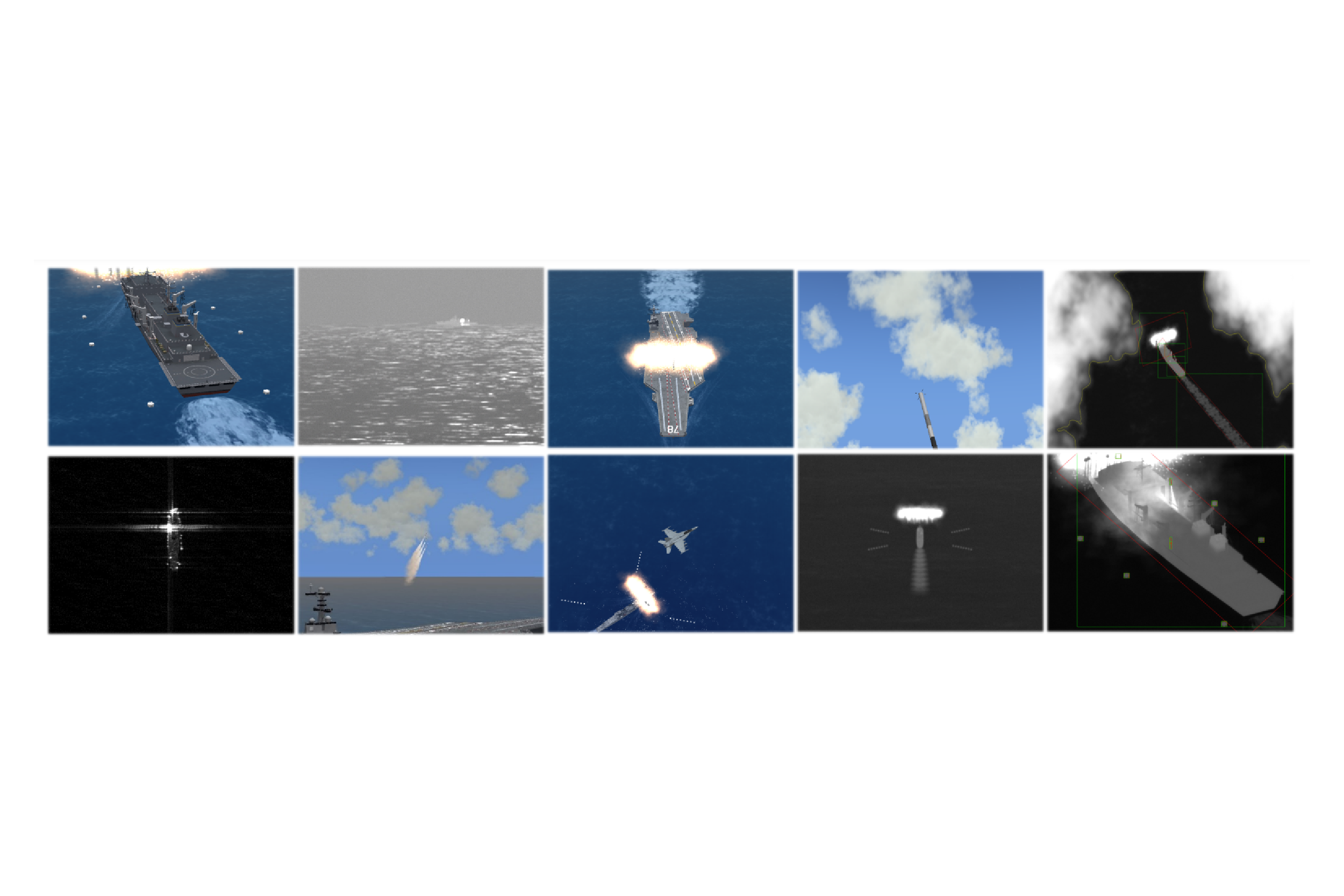

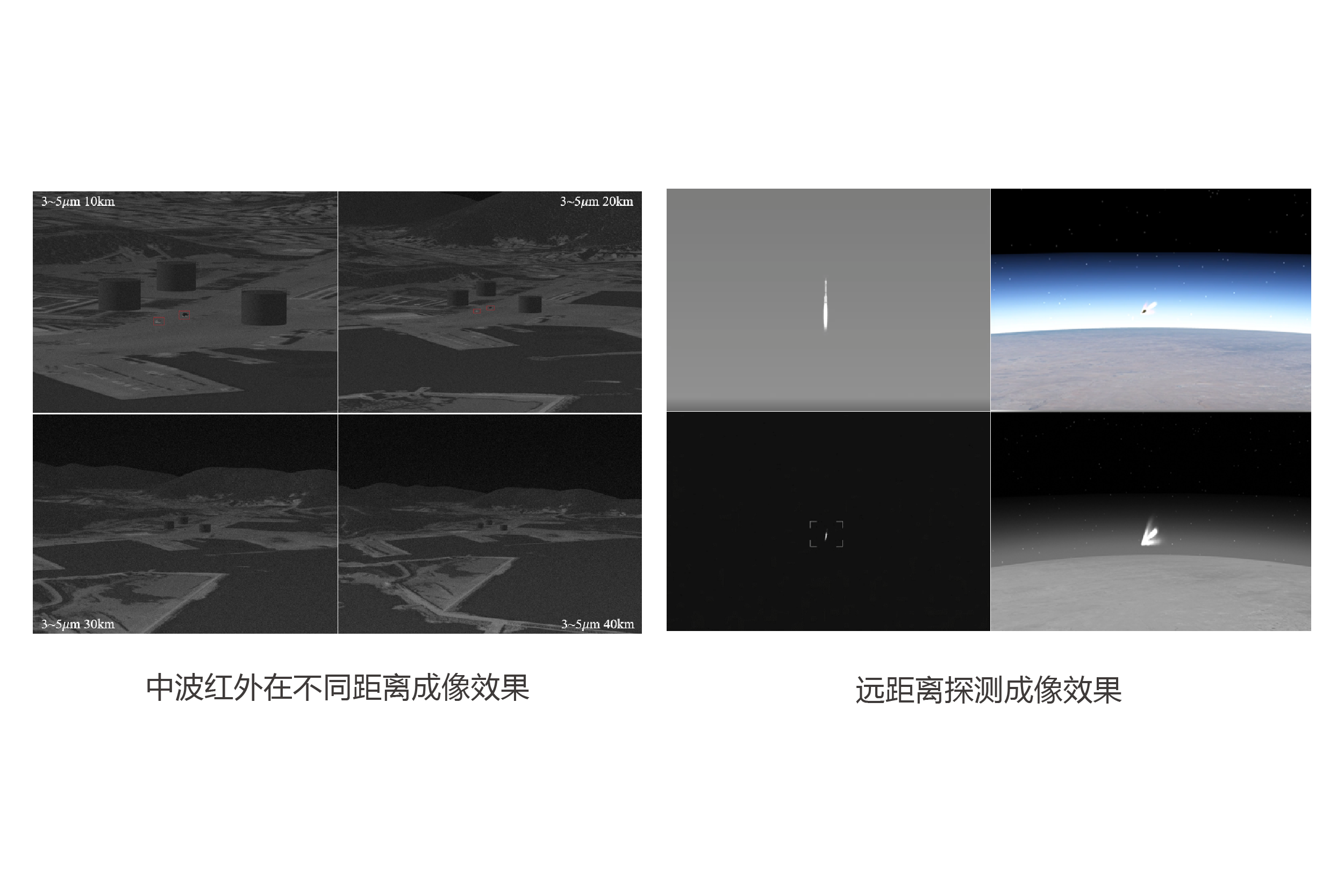

  VRAD仿真工具能够针对空中、海洋、陆地等战场环境，考虑各种气象条件(雨、雪、雾、云)、干扰情况(干扰弹、烟雾弹)、传感器效应(位置、姿态、性能参数)等，按需生成实时红外图像集或者视频流，支撑红外成像算法模型训练和人在环路半实物仿真等应用场景，为无人机操作人员、坦克炮手、指挥和侦察人员的红外图像观察提供训练模拟手段。

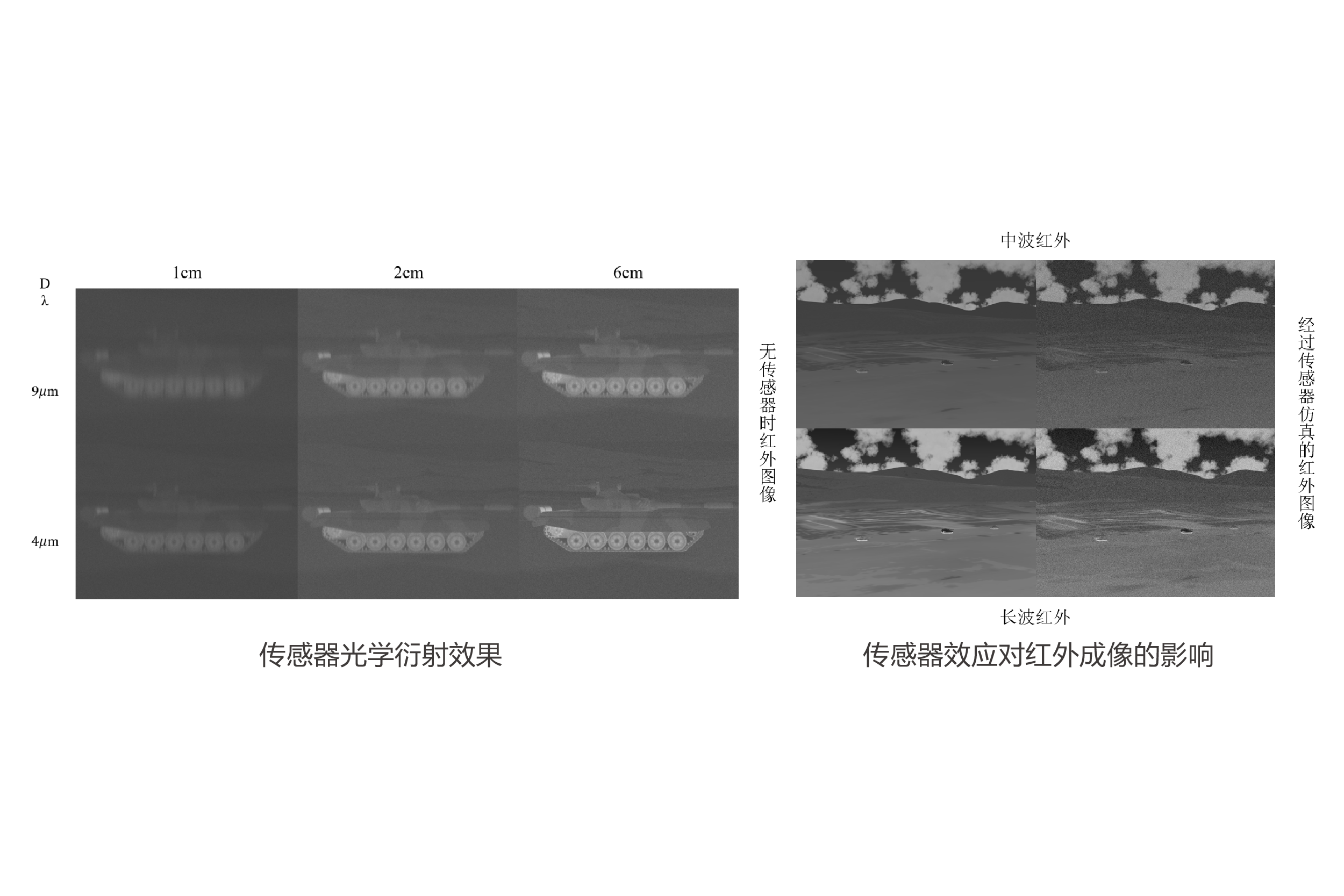

• 传感器设计和分析

  VRAD仿真工具提供了先进的光电传感器效应建模和仿真模块，具备工程级传感器参数设置的能力，包括对传感器的光学系统、探测器系统、电学系统等三个部分的建模，如:光学F数、焦距长度、孔径大小和形状、探测器间距、分辨率、1/F噪声等，在红外传感器设计和研究中用于评估各个参数对红外成像的影响，可以在仿真中动态修改传感器参数来实时考察不同数值对红外成像的效果
